說明：使用多點協調加載測試技術實現足尺完整風機葉片的靜力測試，實現FEM模型驗證，符合國際電工委員會 (IEC) 技術規格 61400-23 規范要求，實現葉片的剛度和強度測試。
購買咨詢1、產品介紹設備主要功能及優勢：
1.1產品概況 使用多點協調加載測試技術實現足尺完整風機葉片的靜力測試，實現FEM模型驗證，符合國際電工委員會 (IEC) 技術規格 61400-23 規范要求，實現葉片的剛度和強度測試。 解決方案中包括穩定可靠的液壓卷揚機產品和線性作動缸產品，可以實現風機葉片所要求的150%額定載荷測試或者破壞測試要求。 1.2 產品優勢和技術特點 1.2.1、集成/同步 先進的控制系統、數據采集和應用軟件完全無縫集成，構成了高效、高精度的測試和仿真環境。 1.2.2、用途廣泛 具有兩種加載形式：水平拉伸和垂向拉伸。 1.2.3、耐用/可靠 疲勞級設計的測試用電液伺服執行產品，可以抵抗150%過載。 1.2.4、*安全 液壓卷揚機和電液伺服作動缸采用先進的伺服控制技術，可以在低流量/低壓/手動模式切換，適用于各類測試應用。 |
風機葉片靜力測試系統能指標及各系統組成

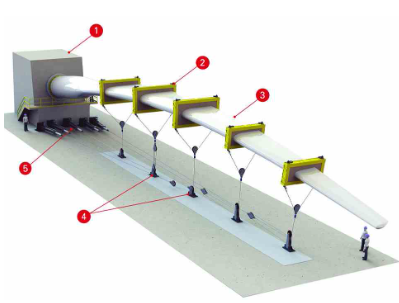

水平拉伸示意圖 |
1.反力質量塊 2.風機葉片樣件 3.固定工裝 4液壓卷揚機系統 5.線性作動缸系統 |

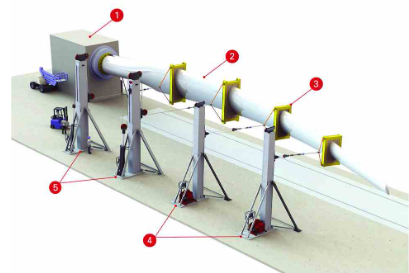

垂向拉伸示意圖 |
1.反力質量塊 2.風機葉片樣件 3.固定工裝 4液壓卷揚機系統 5.線性作動缸系統 |

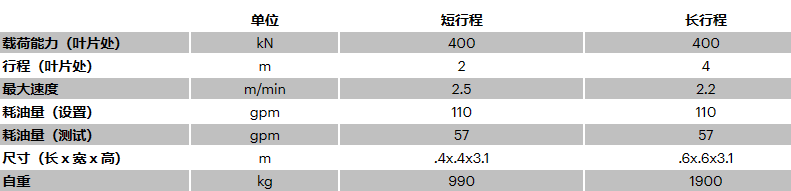

參數規格：400kN線性作動缸 |
|

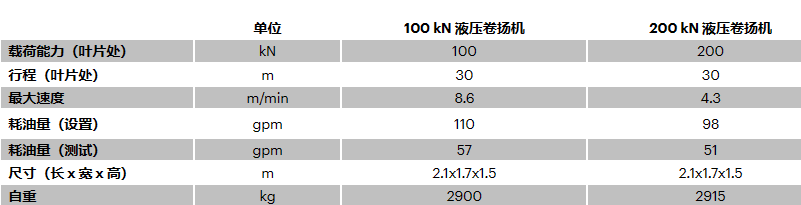

參數規格：液壓卷揚機 |
|

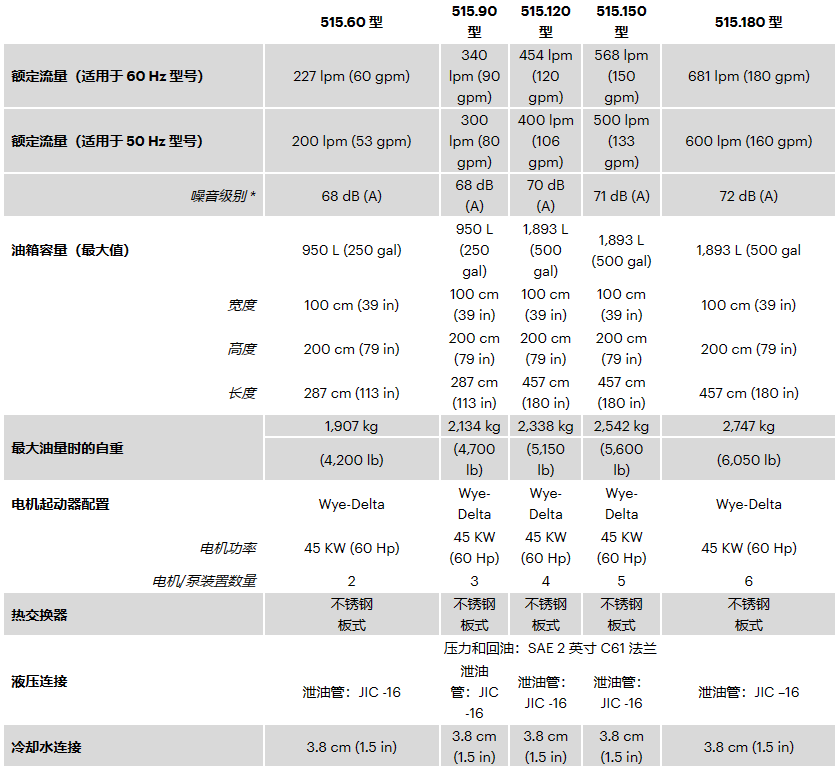

參數規格：SilentFlo液壓油泵 |
工作壓力：21MPa (3,000 psi) 泵組類型：可變流量徑向柱塞泵 過濾：回油 3 微米 高工作環境溫度：40° C (104° F) 較低工作環境溫度：5° C (40° F) |
